卷板機是我們最為常用的板材成型設備，可以將板材加工成我們所需要的O型、U型、以及多段的R等不同的形狀。要想更好的了解卷板機的工作原理，我們就必須對它的結構有所了解，下面就是一張卷板機圖紙，下面小編就根據圖紙為大家介紹一下工作原理。

   當電機啟動的時候，就會帶動上輥轉動，利用上輥與板材之間的摩擦力將板材帶入設備內部，然后通過液壓油缸內的液壓油做升降運動，支承輥并且隨著液壓缸上升，然后通過上升的高度將板材彎曲到指定的弧度，直到卷板完成。卷板完成之后，我們可以利用機械手臂或者吊車將板材取出來。

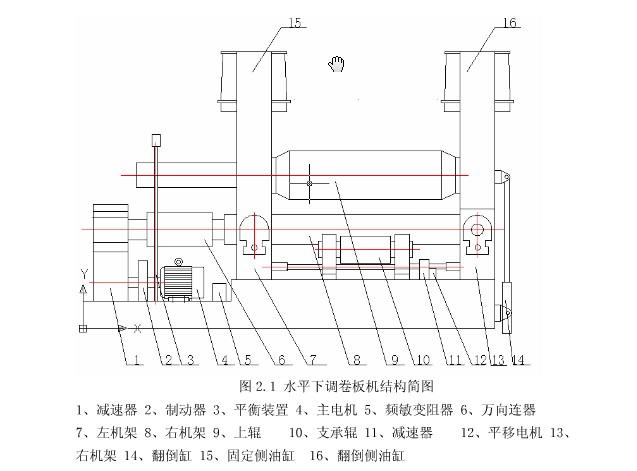

   下圖就是一張簡略的卷板機圖紙，希望這張卷板機圖紙能夠使你更加的了解這種成型設備。歡迎各界朋友蒞臨桓臺縣索鎮齊鍛鍛壓機床廠參觀、指導和業務洽談。
